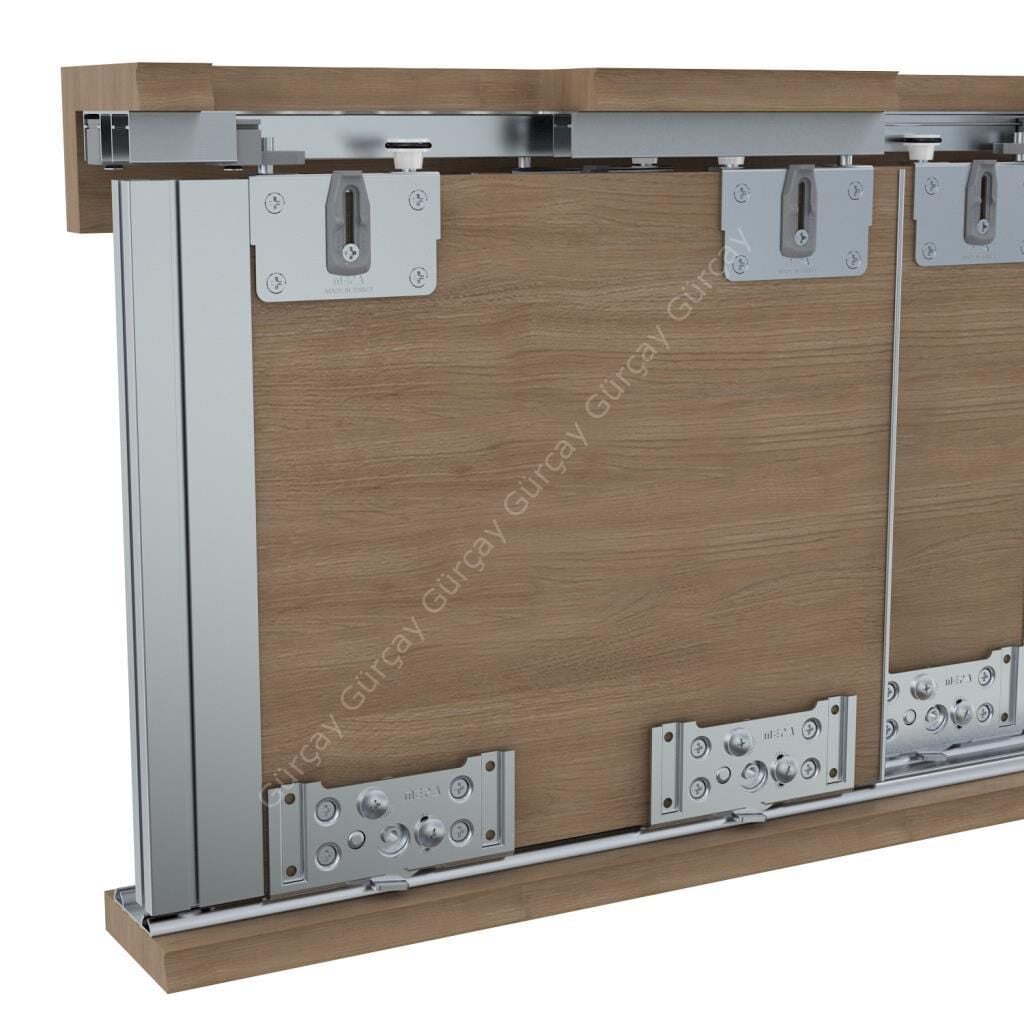

Mepa SKM 70-AY Sürgülü Kapak Sistemi

1 Kapaklık Mekanizma Gönderilir.

SKM 70 PK Sürgülü Kapak Sistemi bir dolapta Max.70 kg ağırlığında kapak uygulanır.

 UYGULAMA Механизм для раздвижных дверей «SKM 70 PK» рассчитан на створку двери весом до 70 кг в одном шкафу. ПРИМЕНЕНИЕ 256 1- Üst ve alt tabla üzerine rayları sabitleyiniz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-38 olarak belirleyiniz. 2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz. Alt makaralar için kapak üzerine kanal açınız. 3- Kapakları dolap üzerine montajı yapılırken ilk olarak üst kılavuzları ray içerisine yerleştiriniz kapağı yukarı doğru kaldırarak alt makaraları ray üzerine yerleştiriniz. Emniyet kilidini takınız. Emniyet kilidi kapağın yukarı doğru hareketini engelleyerek alt makaraların ray üzerinden çıkmasını ve kapağın düşmemesini sağlar
