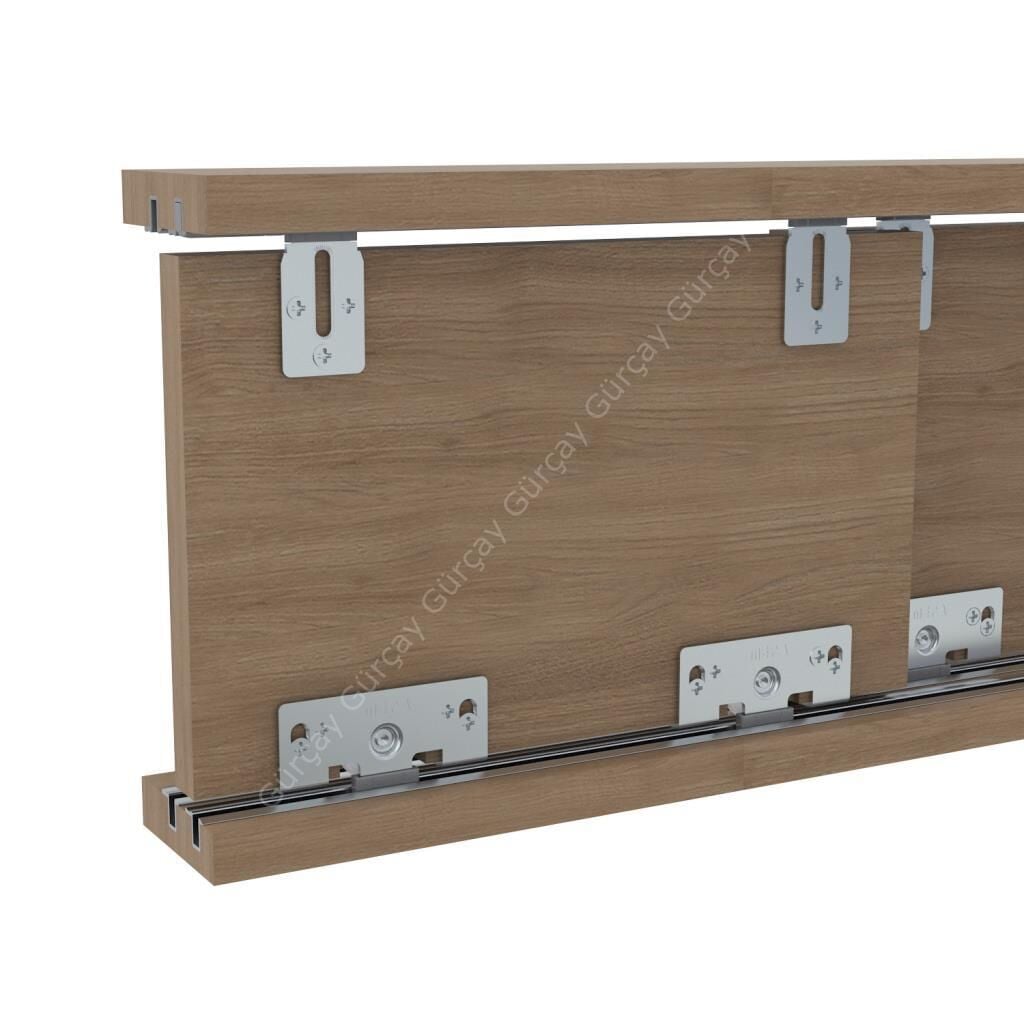

Mepa Skm 40-MK Sürgülü Hafif Kapak Sistemi

SKM 40 MK Hafi f Sürgülü Kapak Sistemi bir dolapta Max.40 kg ağırlığında kapak uygulanır.

UYGULAMA: Механизм для легких раздвижных дверей «SKM 40 MK» рассчитан на створку двери весом до 40 кг в одном шкафу. ПРИМЕНЕНИЕ 239 1- Üst tabla üzerine 10,3 mm derinliğinde 8,1 mm genişliğinde kanal açınız.Alt tabla üzerine 8,1 mm genişliğinde 10,3 mm derinliğinde kanal açınız. Kanal eksenlerini belirlerken alt tabla ilk kanal ekseni 19 mm olacak şekilde belirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Üst tabla üzerine kanal açılırken ilk kanal ekseni 19 mm olacak şekilde belirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-12 olarak belirleyiniz. 2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz. 3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine yerleştiriniz ve üst kılavuzları ray içerisine yerleştirmek için kılavuzları kapak üzerine montaj ediniz aşağı ve yukarı hareket edebilmesini sağlayınız. Bu işlemin ardından üst kılavuzu ray içerisine yerleştiriniz ve sıkınız.
