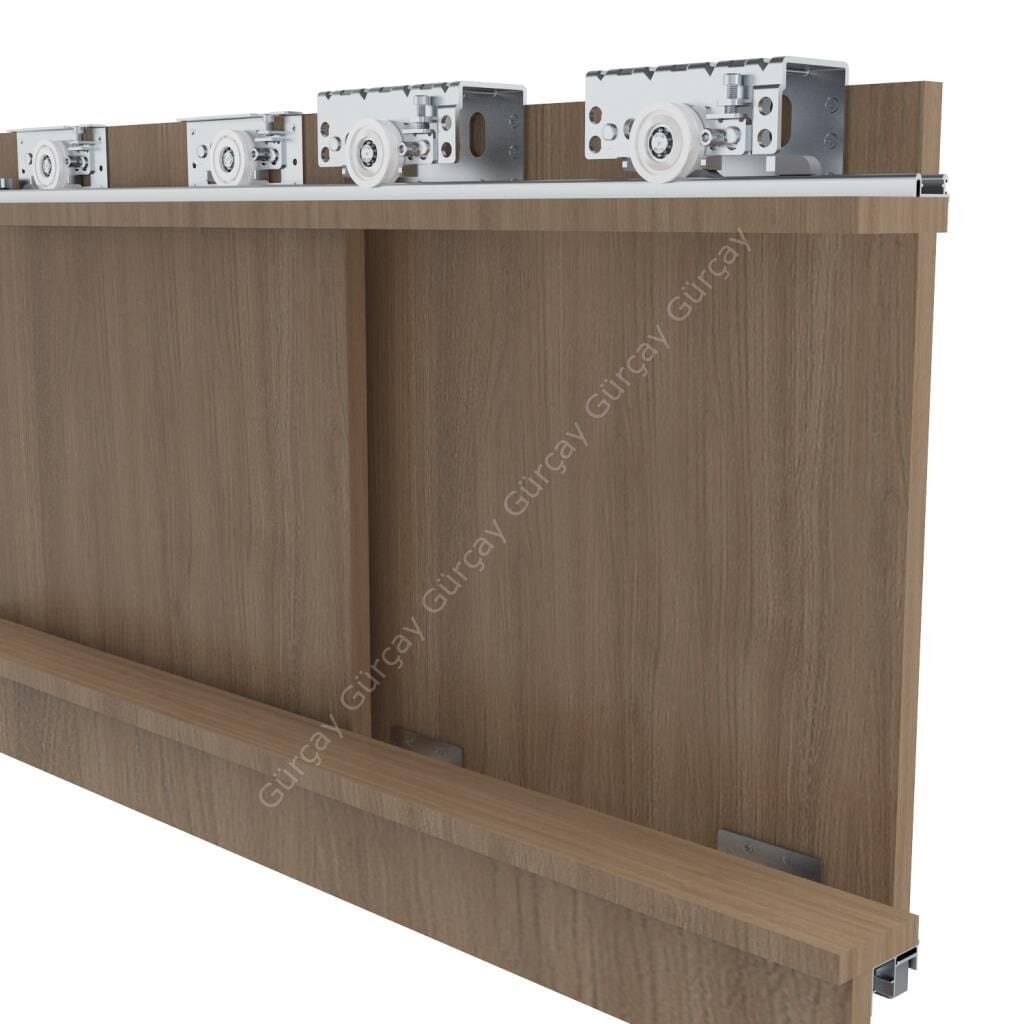

Mepa SGM 01 Sürgülü Kapak Sistemi - İç Kapak

1- Alt bazayı dolap yüzeyinden 45,5 mm içerde bağlayınız.Alüminyum rayları dolabın üst ve alt tablasına sıfır olacak şekilde montaj ediniz.

2- Kapak boyunu, Dolap iç mesafesi ( X ) Kapak boyu ( L ) L= X+130 olarak belirleyiniz.

3- İç ve Dış kapakları üst kısımda belirtilen resimlerdeki deliklere göre deliniz.

4- İç ve Dış mekanizmaları montaj ediniz.

5- Kapakları ray üzerine oturtunuz ve alt kılavuzları ray içerisinde kilitleyiniz.

6- Alt ve üst stoperleri kapak hereketine göre sabitleyiniz.

7- Kapaklarda oluşan gönyesizlikleri mekanizmalar üzerindeki ayar civataları ile düzeltiniz.

8- Ağır kapaklar için çek-ger veya boykup kullanınız, mekanizmaları boyadan sonra montaj ediniz
