Mepa Skm 60 Sürgülü Kapak Sistemi

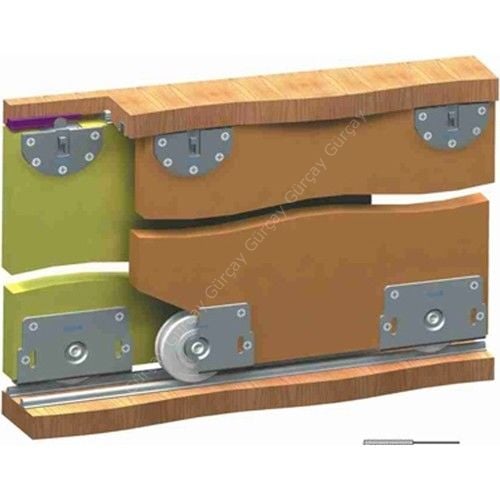

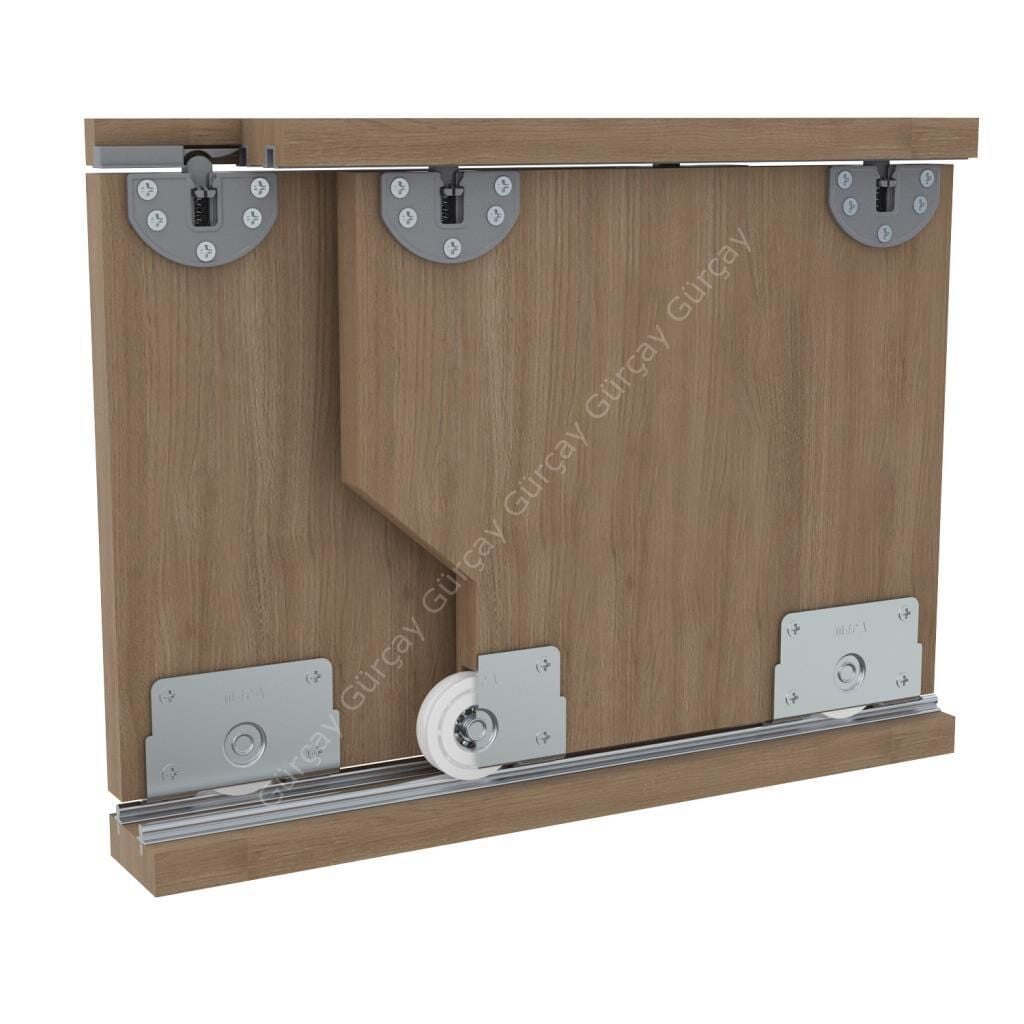

SKM 60 Sürgülü Kapak Sistemi bir dolapta Max.60 kg ağırlığında kapak uygulanır.

UYGULAMA

1- Üst tabla üzerine 7,7 mm derinliğinde 10,6 mm genişliğinde kanal açınız.alt tabla üzerine 3 mm genişliğinde 5,7 mm derinliğinde kanal açınız. Kanal eksenlerini belirlerken alt tabla ilk kanal ekseni 11 mm olacak şekilde belirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Üst tabla üzerine kanal açılırken ilk kanal ekseni 13 mm olacak şekilde bilirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-13 olarak belirleyiniz.

2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz.

3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine yerleştiriniz ve üst kılavuzları ray içerisine yerleştirmekiçin kılavuzların kilit mandallarını aşağı doğru çekiniz ve ray içerisine yerleştirip ve kilit mandallarını bırakınız.
